南京杰隆电子的电子元器件识别图大全

一、电阻器识别图

在众多电子元器件中，电阻器是初学者常接触的基础元件。常见的有碳膜电阻和金属氧化膜电阻两种类型。图1：碳膜电阻

通过观察颜色环可以快速判断阻值大小。

二、电容器识别图

电容器在电路中起着重要的储能作用。常见的有铝电解电容和陶瓷电容两种类型。图2：铝电解电容

从外观上看，它们的形状差异较大，但可以通过标识了解容量大小。

三、二极管识别图

二极管是单向导通的电子元件。最常见的是整流二极管和发光二极管（LED）两种。图3：普通二极管

从外形上看，有的二极管有一端比另一端稍长一些或两端颜色不同来区分正负极。

四、三极管识别图

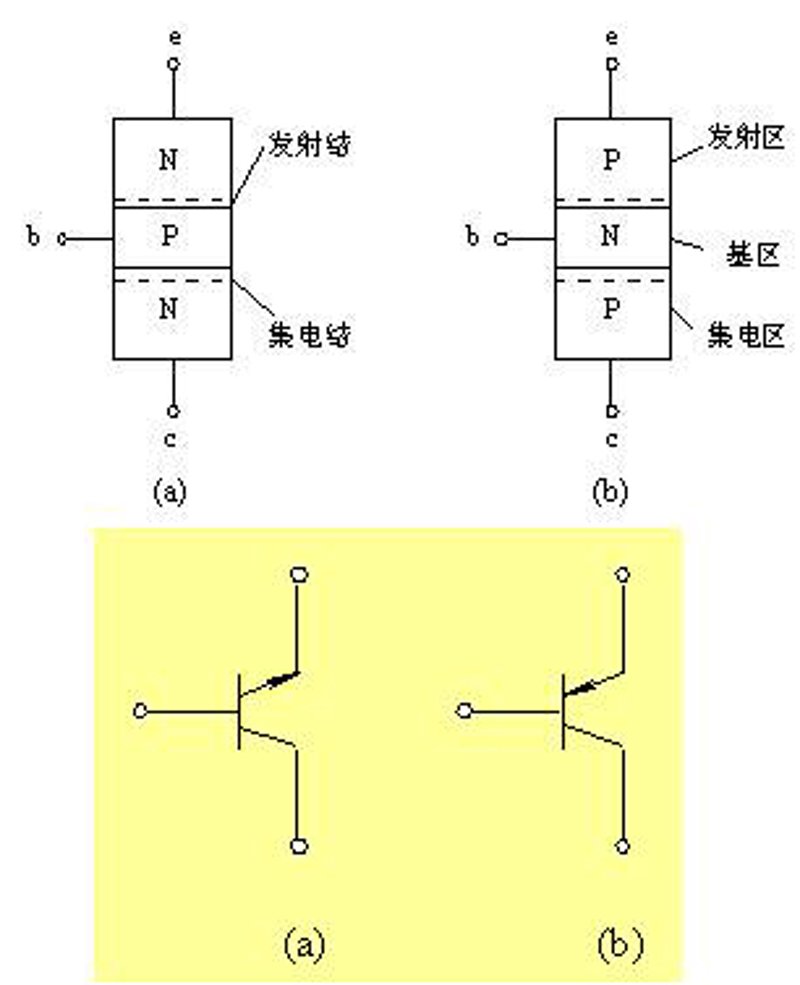

作为最基本的半导体器件之一，三极管在电路中扮演着重要角色。最常见的是NPN和PNP两种类型。图4：NPN型三极管

通过引脚编号或外观特征来判断其类型。

五、电感器识别图

电感器可以储存磁场能量，常用于滤波和振荡电路中。常见的有空心线圈和铁芯线圈两种形式。图5：空心线圈型电感

通过观察是否有铁芯以及外观尺寸来区分不同类型的电感。

六、IC识别图

集成电路（IC）是现代电子设备的核心，种类繁多。常见的有单片机和运算放大器两种类型。图6：运算放大器IC

通过型号标识可以快速了解其功能特点。

小结：掌握这些基本的识别方法对于从事电子工程的同学来说非常重要，不仅能提高工作效率还能加深对电路原理的理解。

以上就是南京杰隆电子整理出的部分常见元器件的识别图示，希望对你有所帮助。
